Der SAE 100 R14-Schlauch ist ein Hochdruck-Hydraulikschlauch, der in verschiedenen industriellen Anwendungen weit verbreitet ist. Als zuverlässiger Lieferant von SAE 100 R14-Schläuchen weiß ich, wie wichtig eine korrekte Installation ist, um die optimale Leistung und Langlebigkeit des Schlauchs zu gewährleisten. In diesem Blog werde ich einige wichtige Schritte und Überlegungen zur korrekten Installation von SAE 100 R14-Schläuchen vorstellen.
Vorbereitung vor der Installation
Bevor mit der Installation begonnen wird, ist es wichtig, eine gründliche Inspektion des Schlauchs und aller zugehörigen Komponenten durchzuführen. Überprüfen Sie zunächst den SAE 100 R14-Schlauch auf sichtbare Schäden wie Schnitte, Abschürfungen oder Ausbuchtungen. Ein beschädigter Schlauch kann zu Undichtigkeiten und potenziellen Sicherheitsrisiken während des Betriebs führen. Wenn Schäden festgestellt werden, ersetzen Sie den Schlauch sofort.
Untersuchen Sie als nächstes die Beschläge. Stellen Sie sicher, dass die Anschlüsse die richtige Größe und den richtigen Typ für den SAE 100 R14-Schlauch haben. Falsche Anschlüsse können zu unzureichender Abdichtung und Flüssigkeitslecks führen. Die Anschlüsse sollten frei von Rost, Graten oder anderen Mängeln sein, die die Verbindung beeinträchtigen könnten.
Es ist außerdem wichtig, alle Komponenten zu reinigen, einschließlich der Schlauchenden und der Armaturen. Schmutz, Ablagerungen oder Verunreinigungen können in das Hydrauliksystem gelangen und Schäden an Pumpen, Ventilen und anderen Komponenten verursachen. Wischen Sie die Oberflächen mit einem sauberen, fusselfreien Tuch und einem geeigneten Reinigungsmittel ab.
Messen und Schneiden des Schlauchs
Eine genaue Messung ist der erste Schritt beim Zuschneiden des SAE 100 R14-Schlauchs auf die richtige Länge. Benutzen Sie ein Maßband oder ein Lineal, um die benötigte Länge je nach Anwendungsfall zu ermitteln. Es empfiehlt sich, zur gemessenen Länge einen kleinen Spielraum (etwa 1 bis 2 Zoll) hinzuzufügen, um etwaige Anpassungen während der Installation zu berücksichtigen.
Verwenden Sie zum Schneiden des Schlauchs einen scharfen Schlauchschneider. Ein stumpfer Fräser kann zu ungleichmäßigen Schnitten führen, was zu schlecht passenden Verbindungen führen kann. Legen Sie den Schlauch in den Schneider und führen Sie einen sauberen, geraden Schnitt senkrecht zur Schlauchachse durch. Entfernen Sie nach dem Schneiden mit einem Entgratungswerkzeug alle Grate oder rauen Kanten vom Schnittende. Dadurch wird eine glatte Oberfläche für die Befestigung der Armatur gewährleistet.
Anbringen der Beschläge
Es gibt zwei Hauptmethoden zum Anbringen von Armaturen an SAE 100 R14-Schläuchen: Crimpen und Stauchen.
Crimpen
Crimpen ist eine gängige Methode zum Befestigen von Armaturen an Hydraulikschläuchen. Wählen Sie zunächst die richtige Crimpmatrize für die jeweilige Schlauch- und Anschlusskombination aus. Die Crimpmatrize sollte zum Außendurchmesser der Armatur und des Schlauchs passen.
Führen Sie das Schlauchende bis zum Anschlag in die Armatur ein. Stellen Sie sicher, dass der Schlauch vollständig in der Armatur sitzt, um eine ordnungsgemäße Verbindung zu gewährleisten. Legen Sie dann die Verbindungs- und Schlauchbaugruppe in die Crimpmaschine. Befolgen Sie die Anweisungen des Herstellers, um den richtigen Crimpdruck und -hub einzustellen. Wenden Sie die Crimpkraft gleichmäßig um die Armatur herum an, um eine dichte Abdichtung zu erzielen.
Überprüfen Sie nach dem Crimpen den Crimpbereich visuell. Die Crimpung sollte gleichmäßig sein und es dürfen keine Anzeichen von Rissen oder Verformungen vorhanden sein. Sie können auch einen Messschieber verwenden, um den Außendurchmesser des Crimpanschlusses zu messen, um sicherzustellen, dass er die angegebene Toleranz einhält.
Stauchen
Stauchen ist eine weitere Methode zum Anbringen von Armaturen an Schläuchen. Beim Stauchen wird eine spezielle Stauchungsmaschine verwendet, um die Armatur auf den Schlauch zu pressen. Führen Sie das Schlauchende ähnlich wie beim Crimpen in die Armatur ein und achten Sie auf den richtigen Sitz.
Legen Sie die Baugruppe in die Stauchmaschine und aktivieren Sie die Maschine. Durch den Pressvorgang wird die Armatur um den Schlauch herum nach und nach zusammengedrückt, wodurch eine starke und leckagesichere Verbindung entsteht. Überprüfen Sie wie beim Crimpen den gestauchten Bereich nach Abschluss des Vorgangs auf etwaige Mängel.
Installieren der Schlauchbaugruppe
Sobald die Schlauch- und Anschlussbaugruppe fertig ist, ist es an der Zeit, sie in das Hydrauliksystem einzubauen.
Schlauch verlegen
Die ordnungsgemäße Verlegung des SAE 100 R14-Schlauchs ist entscheidend, um Knicken, Abrieb und übermäßige Belastung zu vermeiden. Vermeiden Sie scharfe Biegungen im Schlauch. Der minimale Biegeradius für SAE 100 R14-Schläuche wird vom Hersteller angegeben und sollte strikt eingehalten werden. Ein zu kleiner Biegeradius kann den Flüssigkeitsfluss einschränken und den Druckabfall im System erhöhen.
Verlegen Sie den Schlauch entfernt von scharfen Kanten, beweglichen Teilen und Wärmequellen. Befestigen Sie den Schlauch in regelmäßigen Abständen mit Schlauchschellen oder Halterungen, um zu verhindern, dass er sich während des Betriebs bewegt oder vibriert. Dadurch wird das Risiko von Abrieb und Beschädigung des Schlauchs verringert.
Verbindung zum System herstellen
Verbinden Sie die Schlauchleitung mit den Hydraulikkomponenten wie Pumpen, Ventilen oder Zylindern. Verwenden Sie geeignete Werkzeuge, um die Verbindungen mit dem empfohlenen Drehmomentwert festzuziehen. Zu starkes Anziehen kann zu Schäden an den Anschlüssen oder Bauteilen führen, während zu geringes Anziehen zu Undichtigkeiten führen kann.
Führen Sie vor dem Starten des Hydrauliksystems einen Drucktest durch. Erhöhen Sie den Druck im System langsam auf den Betriebsdruck und prüfen Sie, ob an den Anschlüssen oder entlang des Schlauchs Undichtigkeiten vorliegen. Wenn Lecks festgestellt werden, schalten Sie das System sofort ab und beheben Sie das Problem.
Wartung und Fehlerbehebung
Nach Abschluss der Installation ist eine regelmäßige Wartung erforderlich, um die kontinuierliche Leistung des SAE 100 R14-Schlauchs sicherzustellen. Überprüfen Sie den Schlauch und die Anschlüsse regelmäßig auf Verschleißerscheinungen wie Risse, Ausbuchtungen oder Undichtigkeiten. Ersetzen Sie beschädigte Komponenten umgehend.
Wenn Sie auf Probleme wie Undichtigkeiten oder verminderten Durchfluss stoßen, überprüfen Sie zunächst die Anschlüsse. Lose Verbindungen sind eine häufige Ursache für Undichtigkeiten. Ziehen Sie die Verbindungen bei Bedarf fest, aber achten Sie darauf, dass Sie sie nicht zu fest anziehen.
Wenn das Problem weiterhin besteht, überprüfen Sie den Schlauch auf innere Schäden. Ein beschädigter Schlauch muss möglicherweise ersetzt werden. In einigen Fällen könnte das Problem mit dem Hydrauliksystem selbst zusammenhängen, beispielsweise einer defekten Pumpe oder einem defekten Ventil. In solchen Situationen ist es ratsam, einen professionellen Hydrauliktechniker zu konsultieren.
Abschluss
Die korrekte Installation des SAE 100 R14-Schlauchs ist für den sicheren und effizienten Betrieb von Hydrauliksystemen von entscheidender Bedeutung. Indem Sie die in diesem Blog beschriebenen Schritte befolgen, können Sie eine ordnungsgemäße Installation sicherstellen, die das Risiko von Lecks, Ausfällen und kostspieligen Reparaturen minimiert.

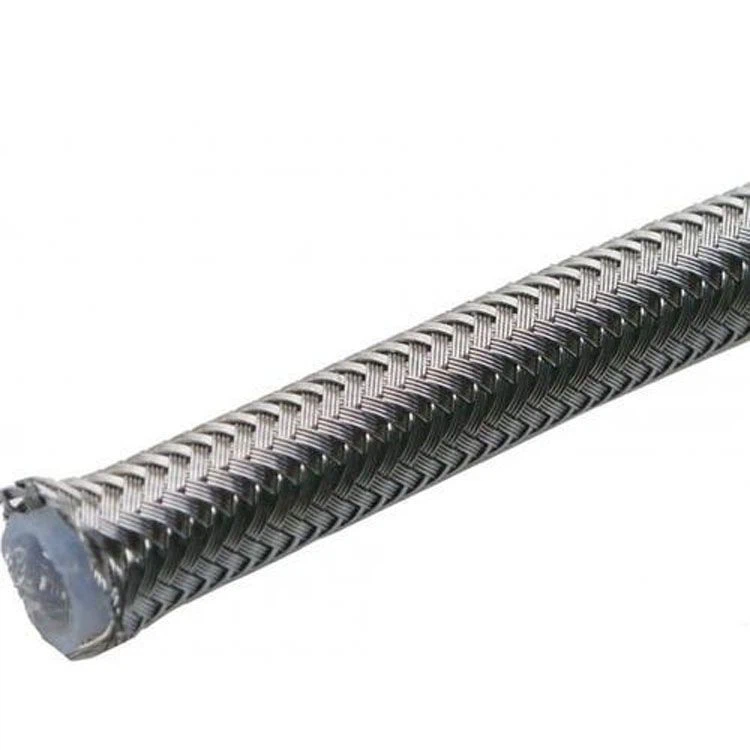

Als Lieferant von SAE 100 R14-Schläuchen bieten wir auch eine breite Palette verwandter Produkte an, wie zFlexibler PTFE-Schlauch,PTFE-Teflonschlauch, UndPTFE-Schlauch. Wenn Sie Fragen zur SAE 100 R14-Schlauchinstallation haben oder am Kauf unserer Produkte interessiert sind, können Sie sich gerne für weitere Gespräche und Verhandlungen an uns wenden.
